| एमओक्यू: | बातचीत योग्य |
| कीमत: | $268,800 (subject to the contract) |
| वितरण अवधि: | 1 वर्ष |

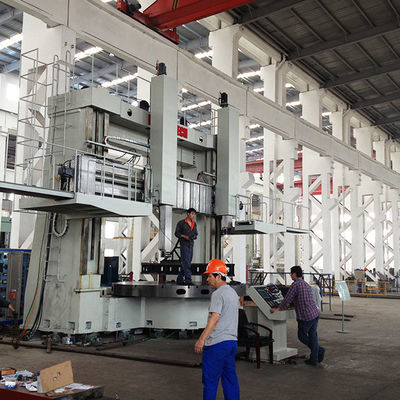

उच्च परिशुद्धता, भारी शुल्क मोड़ संचालन के लिए डिज़ाइन किया गया दो स्तंभ सीएनसी ऊर्ध्वाधर टर्न
अधिकतम घुमावदार व्यास 4000 मिमी तक और अधिकतम कार्य टुकड़ा वजन 40 टन
उच्च कठोरता वाले हाइड्रोस्टैटिक गाइडवे और उन्नत स्थिर/गतिशील कठोरता से सुसज्जित
लौह, गैर लौह और चुनिंदा गैर धातु सामग्री के मशीनिंग के लिए आदर्श
बेलनाकार, शंकुआकार और सपाट सतहों के मोटे और खत्म मोड़ का समर्थन करता है
सुचारू और विश्वसनीय संचालन के लिए सर्वो-चालित धुरी के साथ एकीकृत सीमेंस या जीएसके सीएनसी सिस्टम
ऊर्जा, भारी मशीनरी, एयरोस्पेस और रक्षा जैसे उद्योगों के लिए अनुकूलित
दसीके5240 सीरीज सीएनसी वर्टिकल टारथयह अत्याधुनिक तकनीक और अनुकूलित सीएडी डिजाइन के साथ बनाया गया है जो आधुनिक विनिर्माण के लिए मेकाट्रॉनिक्स को एकीकृत करता है।इस दो स्तंभ वाले टर्नर में मजबूत संरचनात्मक घटक हैं जो इसे उत्कृष्ट सटीकता और स्थिरता बनाए रखते हुए अति-भारी भारों को संभालने की अनुमति देते हैं.
काम की मेज एक उच्च परिशुद्धता हाइड्रोस्टैटिक असर प्रणाली और एक 55 kW डीसी मोटर के साथ डबल गियर ट्रांसमिशन का उपयोग चिकनी टोक़ नियंत्रण और स्थिर प्रदर्शन के लिए करता है। क्रॉस बीम, स्तंभ,और स्लाइडवे सभी उच्च शक्ति से निर्मित हैं, कम तनाव वाले कास्ट आयरन को लंबे समय तक सेवा जीवन, असाधारण कठोरता और न्यूनतम थर्मल विरूपण सुनिश्चित करने के लिए।
बुद्धिमान सीएनसी क्षमताओं और स्वतंत्र सर्वो ड्राइव के साथ, बाएं उपकरण पोस्ट पूरी तरह से संख्यात्मक-नियंत्रित है, जो उच्च गति, उच्च-सटीक बहु-अक्ष मशीनिंग को सक्षम करता है।मशीन इस्पात के लिए उपयुक्त है, मिश्र धातु, तांबा और एल्यूमीनियम भागों को गहरे कटौती और तंग सहिष्णुता की आवश्यकता होती है।
| पैरामीटर | मूल्य | पैरामीटर | मूल्य |
|---|---|---|---|
| अधिकतम घुमावदार व्यास | Φ4000 मिमी | अधिकतम. कार्य टुकड़ा ऊंचाई | 3500 मिमी |
| कार्य तालिका व्यास | Φ3500 मिमी | अधिकतम कार्यक्षेत्र का वजन | 40 टन |
| कार्यतालिका गति सीमा | 0.4~40 आरपीएम | अधिकतम. काम की मेज का टोक़ | 200 kNm |
| त्वरित फ़ीड दर | 2000 मिमी/मिनट | फ़ीड रेट रेंज को कम करना | 0.500 मिमी/मिनट |
| एक्स-अक्ष यात्रा (उपकरण पोस्ट) | -50~2600 मिमी | Z-अक्ष यात्रा (Ram) | 1800 मिमी |
| बीम ट्रैवल रेंज | 3000 मिमी | बीम उठाने की गति | 320 मिमी/मिनट |
| मुख्य मोटर शक्ति (DC) | 55 किलोवाट | मशीन का वजन (लगभग) | 140 टन |
संरचनात्मक अखंडता सुनिश्चित करने के लिए मशीन की स्थापना से पहले प्रदान नींव खाका का पालन करें
उठाने या परिवहन से जुड़े सभी कार्यों को उचित उपकरण का उपयोग करके किया जाना चाहिए
ऑपरेशन से पहले क्रॉस बीम के उचित संरेखण और क्लैंपिंग सुनिश्चित करें
स्नेहन और हाइड्रोलिक प्रणालियों को दबाव और प्रवाह स्थिरता के लिए नियमित रूप से जांचना चाहिए
हमेशा प्रदान किए गए उपयोगकर्ता मैनुअल और सुरक्षा प्रक्रियाओं के अनुसार सीएनसी इंटरफ़ेस (सीमेंस या जीएसके) का संचालन करें
भारी भार के साथ संचालन के दौरान, गाइडवे के अति ताप को रोकने के लिए हाइड्रोस्टैटिक दबाव के स्तर की निगरानी करें
समय के साथ मशीनिंग सटीकता बनाए रखने के लिए नियमित सटीकता जांच और पुनर्मूल्यांकन करना
विद्युत उत्पादन उपकरण: टरबाइन डिस्क, लेयरिंग हाउसिंग और हेसिंग का सटीक घूर्णन
भारी मशीनरी निर्माण: बड़े गियर रिक्त स्थान, असर रिंग और फ्लाईव्हील का मशीनिंग
रेल और परिवहन: धुरी के नाब, पहियों और ब्रेक के घटक
एयरोस्पेस घटक: उच्च शक्ति वाले मिश्र धातु के भागों को गहरी कटौती और परिशुद्धता परिष्करण की आवश्यकता होती है
रक्षा उद्योग: बख्तरबंद वाहनों के भागों, घोंसलों और बड़े संरचनात्मक छल्ले का मशीनिंग
खनन और धातु विज्ञान: पहनने के प्रतिरोधी भागों और धातु रोलिंग घटकों का मोड़
|
|
